Darauf lässt sich aufbauen

Typen­sport­hallen für Berlin

Im Rahmen der Schul­bau­of­fen­sive entstanden in Berlin neun Drei­feld-Hallen für den Schul- und Vereins­sport in modu­larer, ökolo­gi­scher Holz­bau­weise. Ziel dieses Inves­ti­ti­ons­pro­jekts der Senats­ver­wal­tung für Bildung, Jugend und Familie ist es, drin­gend benö­tigte Sport­flä­chen schnell, wirt­schaft­lich und quali­täts­voll zu schaffen.

Darüber hinaus versetzt die modu­lare Holz­bau­weise in stan­dar­di­sierten Vari­anten die Verant­wort­li­chen in die Lage, sich den stets wach­senden und verän­dernden Anfor­de­rungen an die Reali­sie­rung drin­gend notwen­diger Infra­struk­tur­ein­rich­tung stellen zu können.

Geplant und gebaut wurden die Hallen von scholl archi­tekten part­ner­schaft aus Stutt­gart.

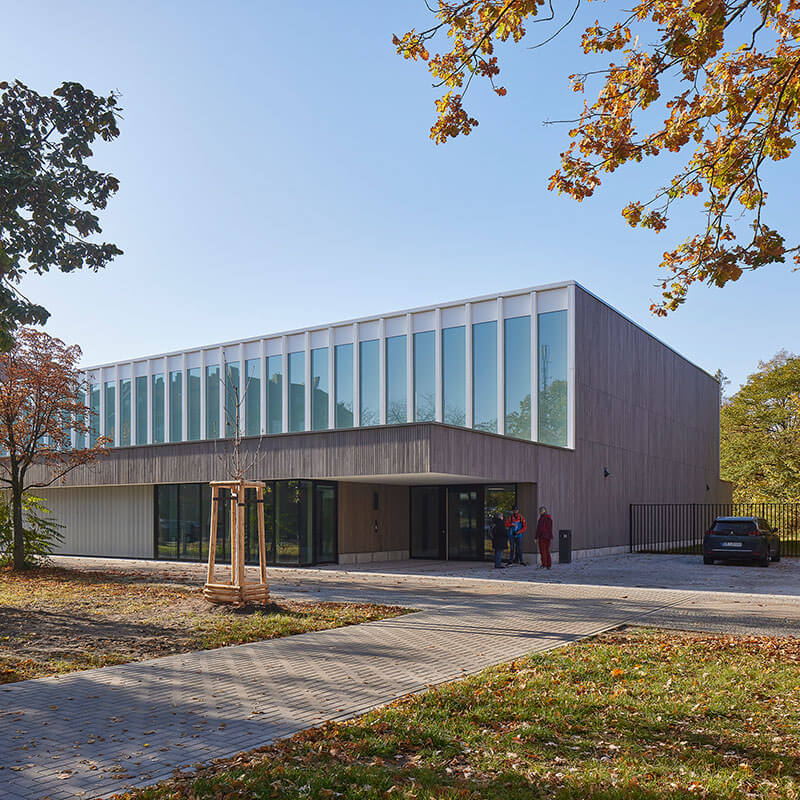

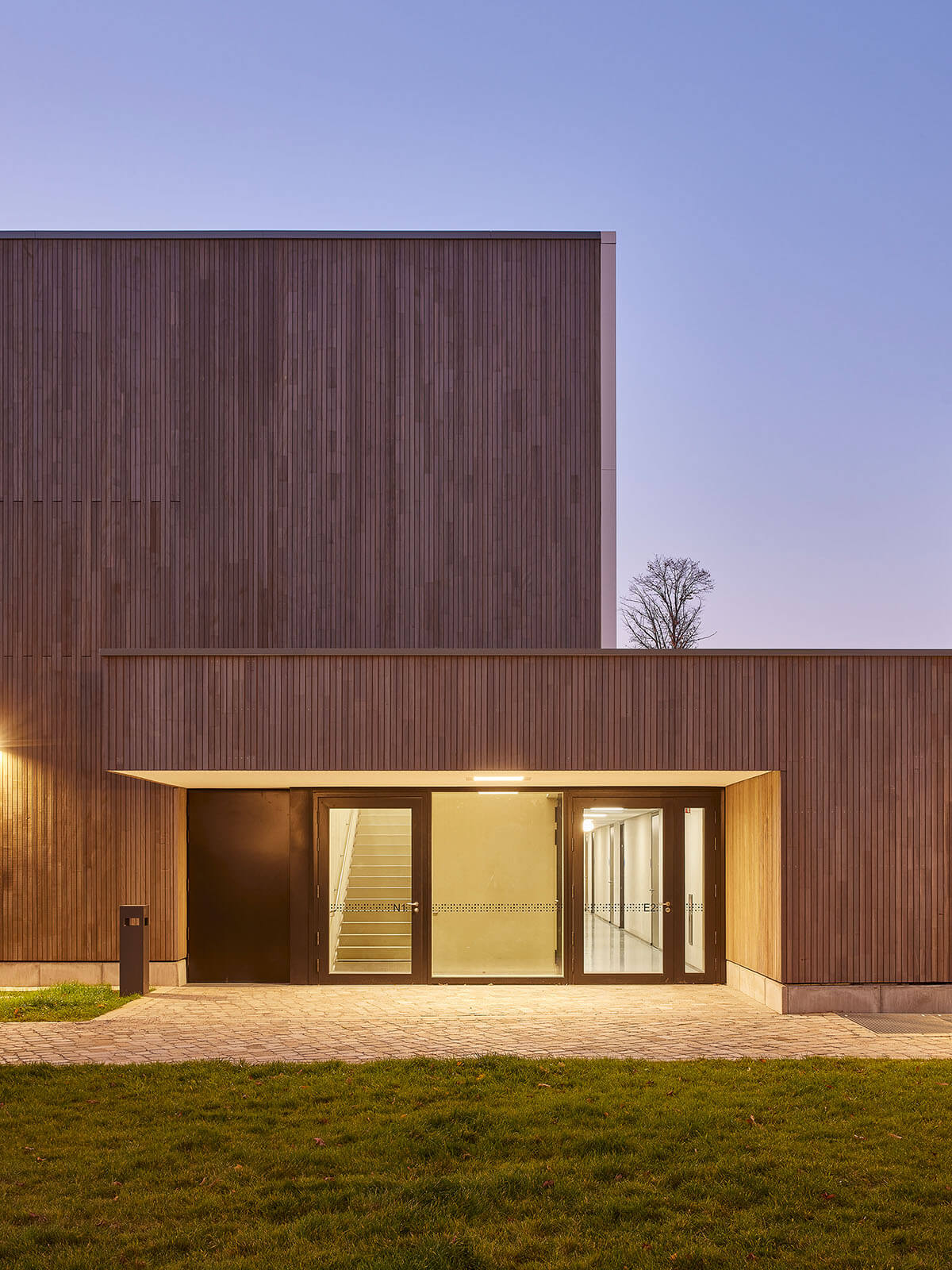

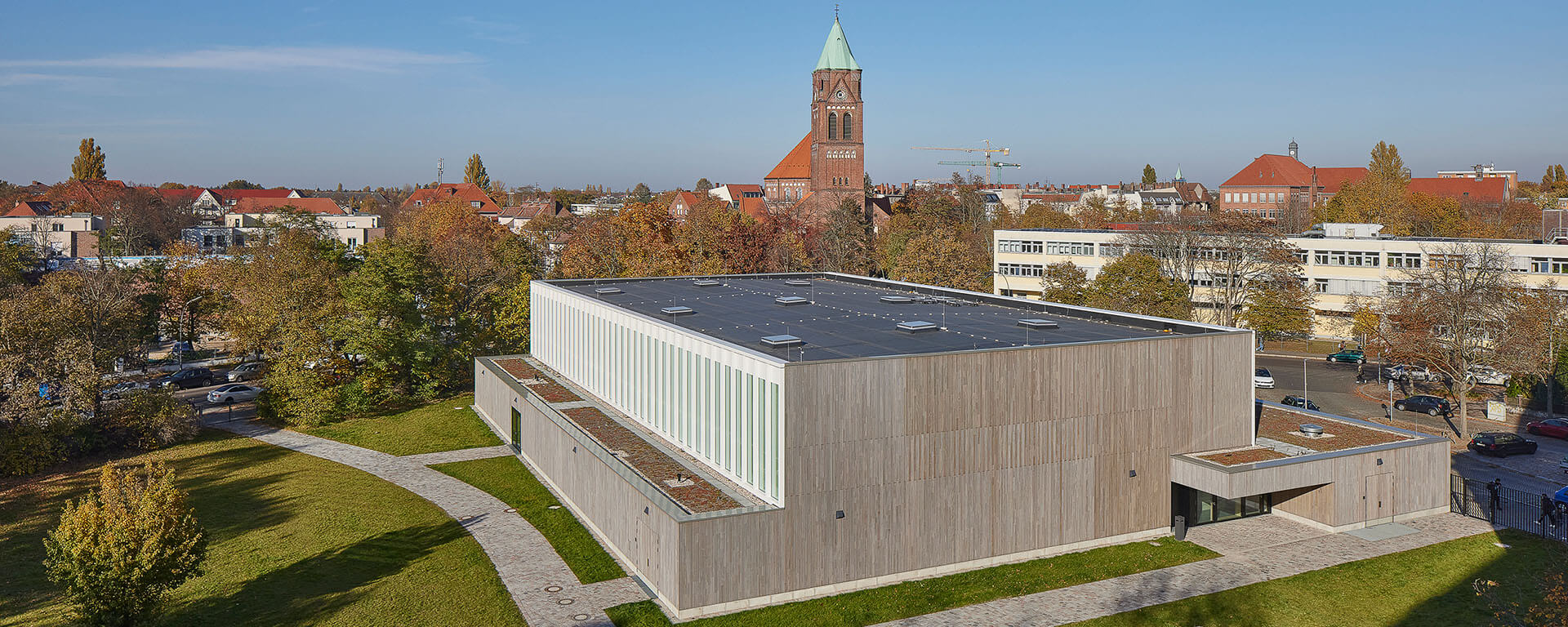

Fotos: Lily-Braun-Gymna­sium

TSH60 und TSH199

Das aus einem Reali­sie­rungs­wett­be­werb im Jahr 2017 sieg­reich hervor­ge­gan­gene Konzept erfüllt die hohen Anfor­de­rungen an die Flexi­bi­lität mit einem modu­laren Aufbau in drei Nutzungs­zonen: Halle, Neben- und Gerä­te­räume. Es entstehen zwei Hallen­typen, die sich ledig­lich in der Breite des Spiel­felds und der Spann­weite des Hallen­trag­werks unter­scheiden: TSH60 und TSH199.

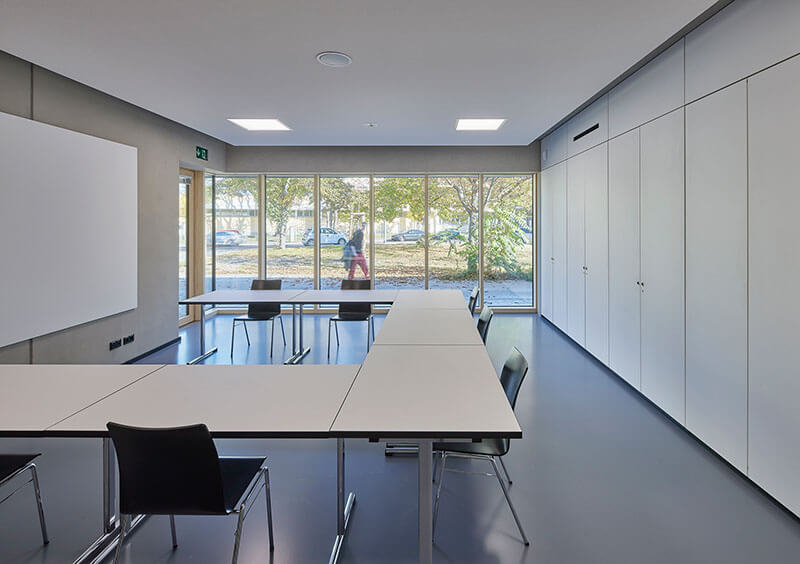

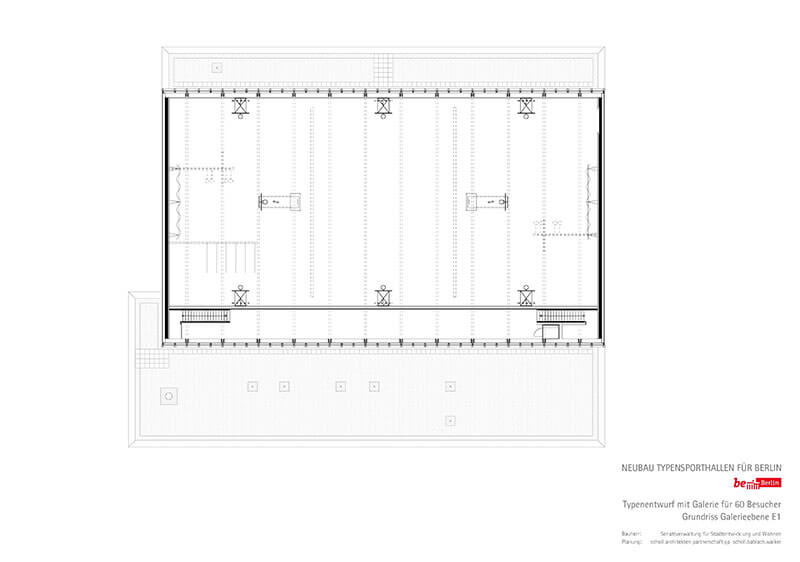

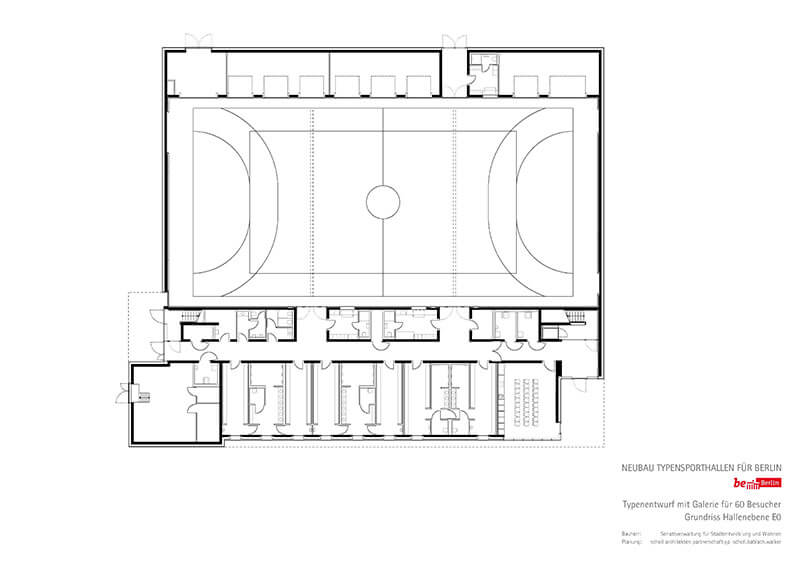

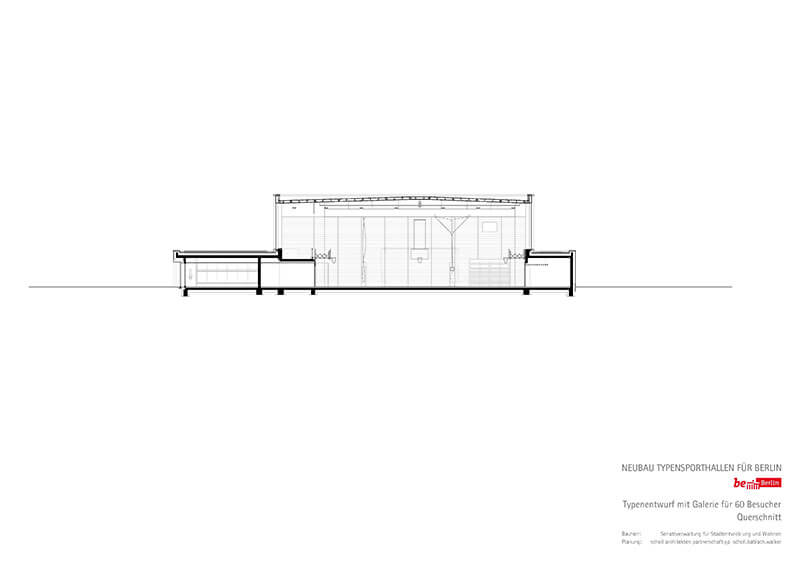

Die Typen­sport­halle TSH60 bietet auf einer Gesamt­fläche von rund 1.620m² drei Hallen­teile mit Spiel­feld­ab­mes­sungen von jeweils 22x45m. Sie verfügt über eine Galerie mit bis zu 60 Zuschau­er­plätzen, einen barrie­re­freien Zugang sowie Neben­räume für Umkleiden, Technik, Lager und Verwal­tung. Ergänzt wird das Raum­an­gebot durch einen Mehr­zweck­be­reich mit Küchen­zeile, der auch für außer­sport­liche Nutzungen geöffnet werden kann.

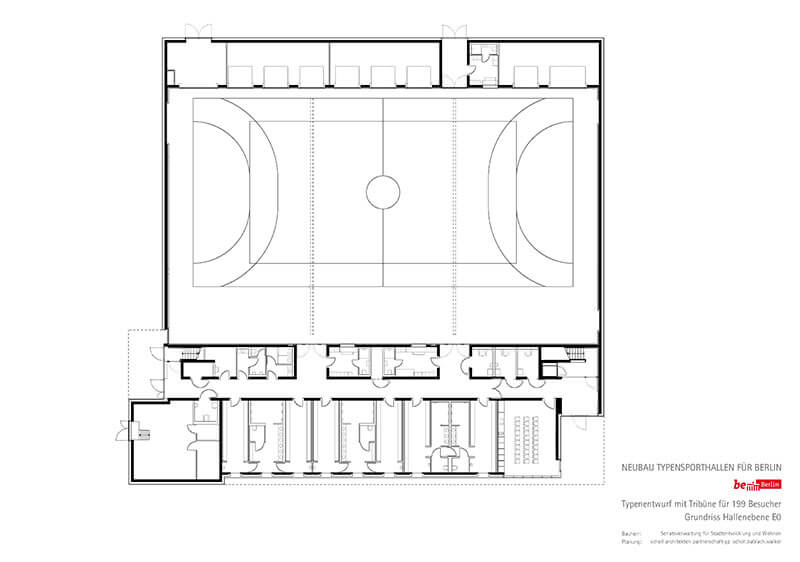

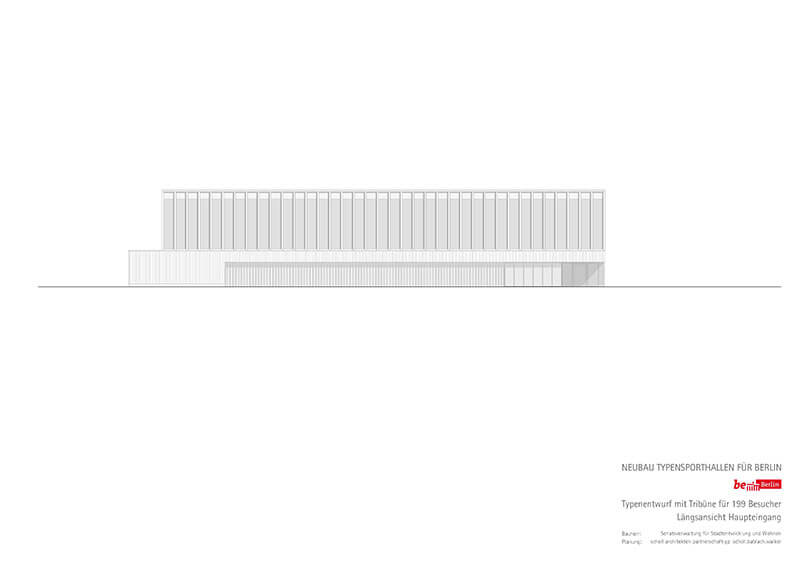

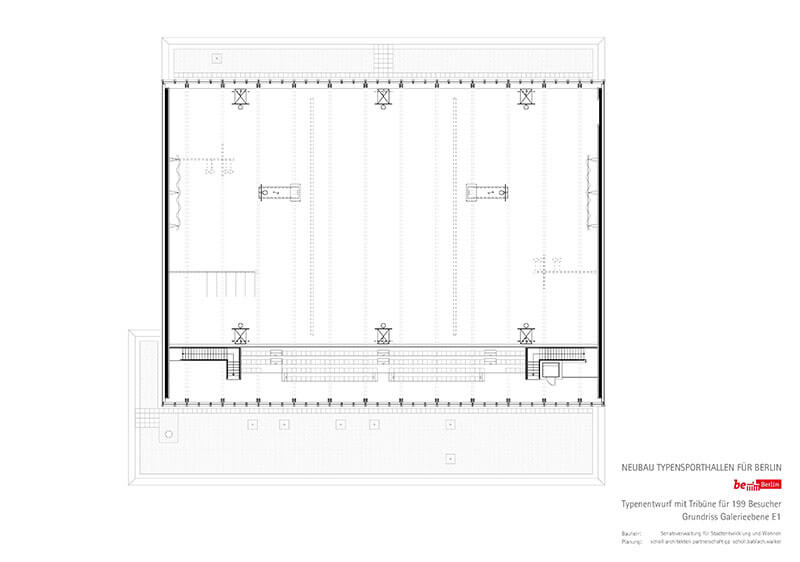

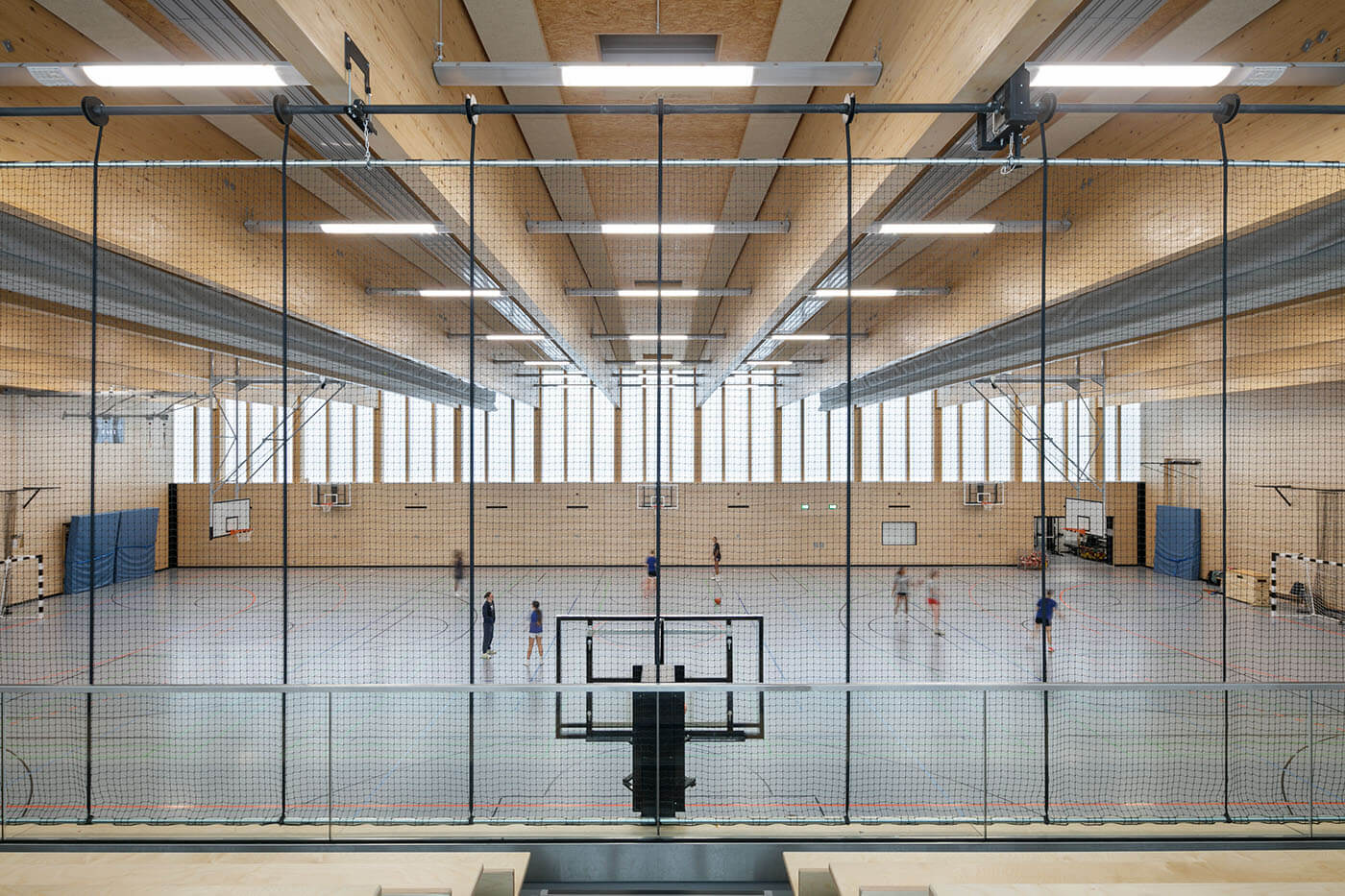

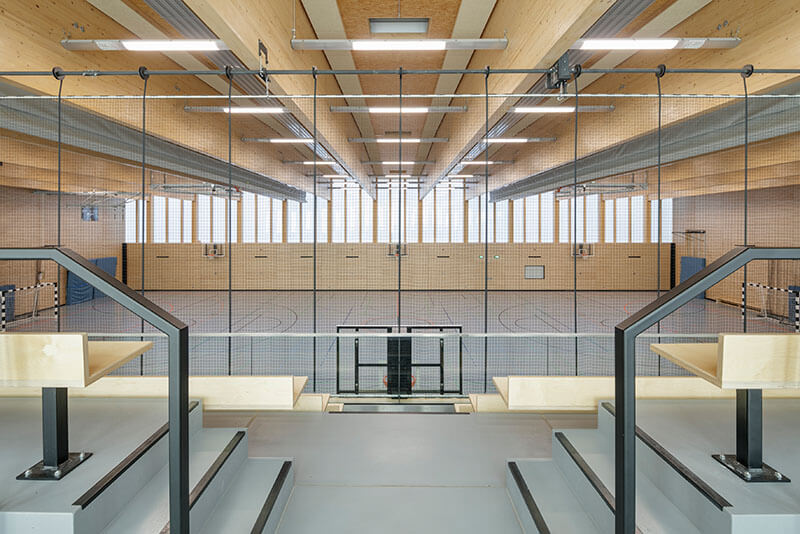

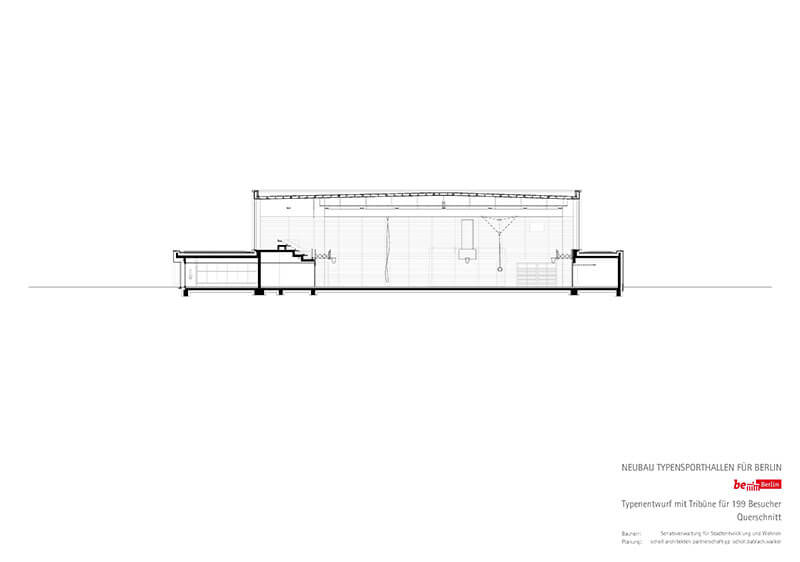

TSH199 ist die größere Vari­ante der beiden Typen­sport­hallen. Auch sie umfasst drei Hallen­teile, jedoch mit einer Tribüne für bis zu 199 Personen. Auch sie ist barrie­re­frei und verfügt über iden­ti­sche Neben­be­reiche, aller­dings auf insge­samt 1.950 m² Fläche groß­zü­giger dimen­sio­niert.

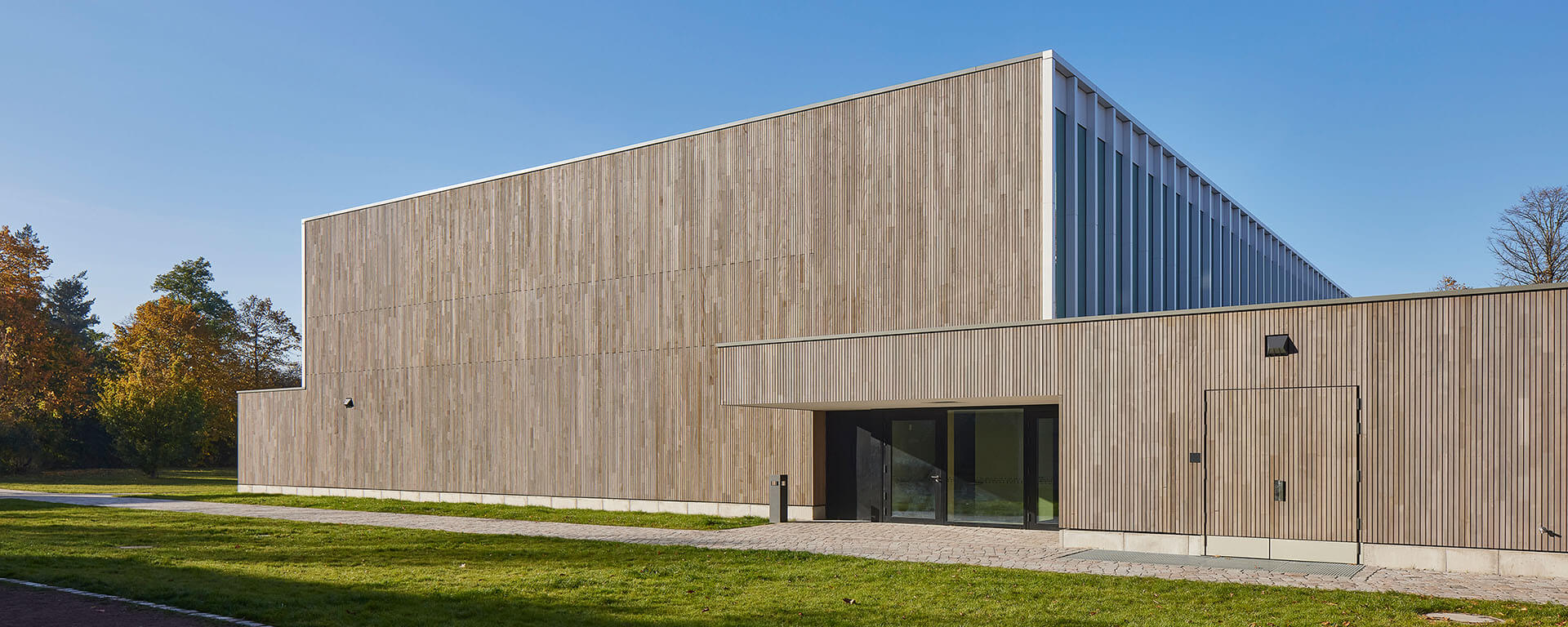

Fotos: Lily-Braun-Gymna­sium

Hell und freund­lich

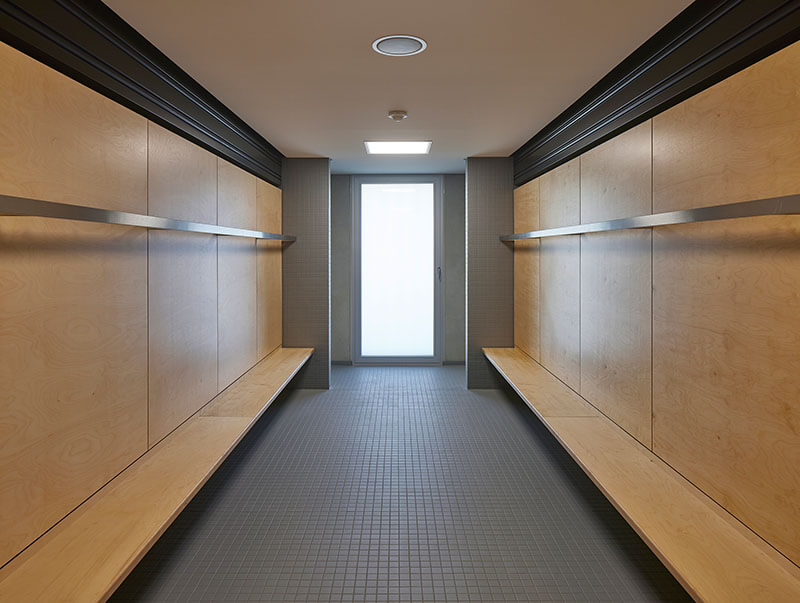

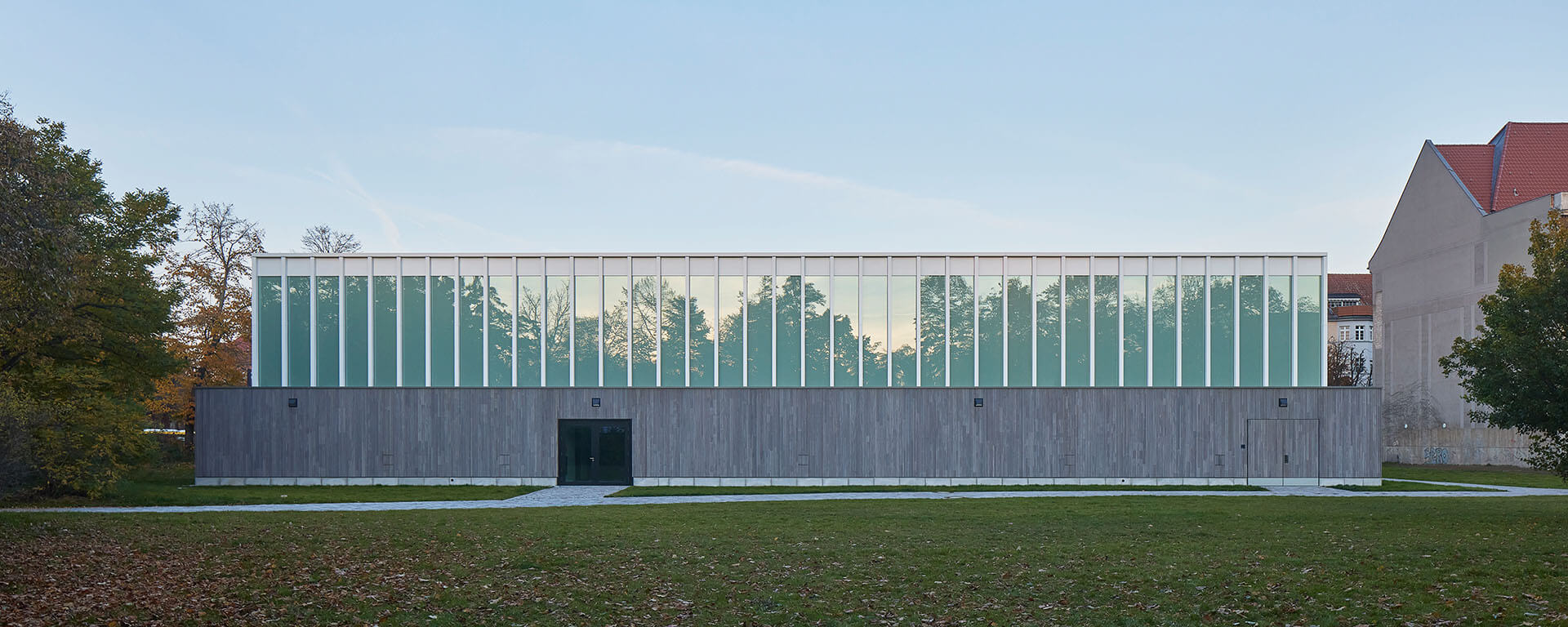

Das Konzept berück­sich­tigt die unter­schied­li­chen Gege­ben­heiten verschie­dener Stand­orte und erlaubt eine flexible, stand­ort­be­zo­gene Orga­ni­sa­tion sowie die barrie­re­freie Erschlie­ßung der Neben­räume. Die einge­schos­sigen Neben­raum­trakte ermög­li­chen zudem eine groß­zü­gige Vergla­sung der Hallen­längs­seiten.

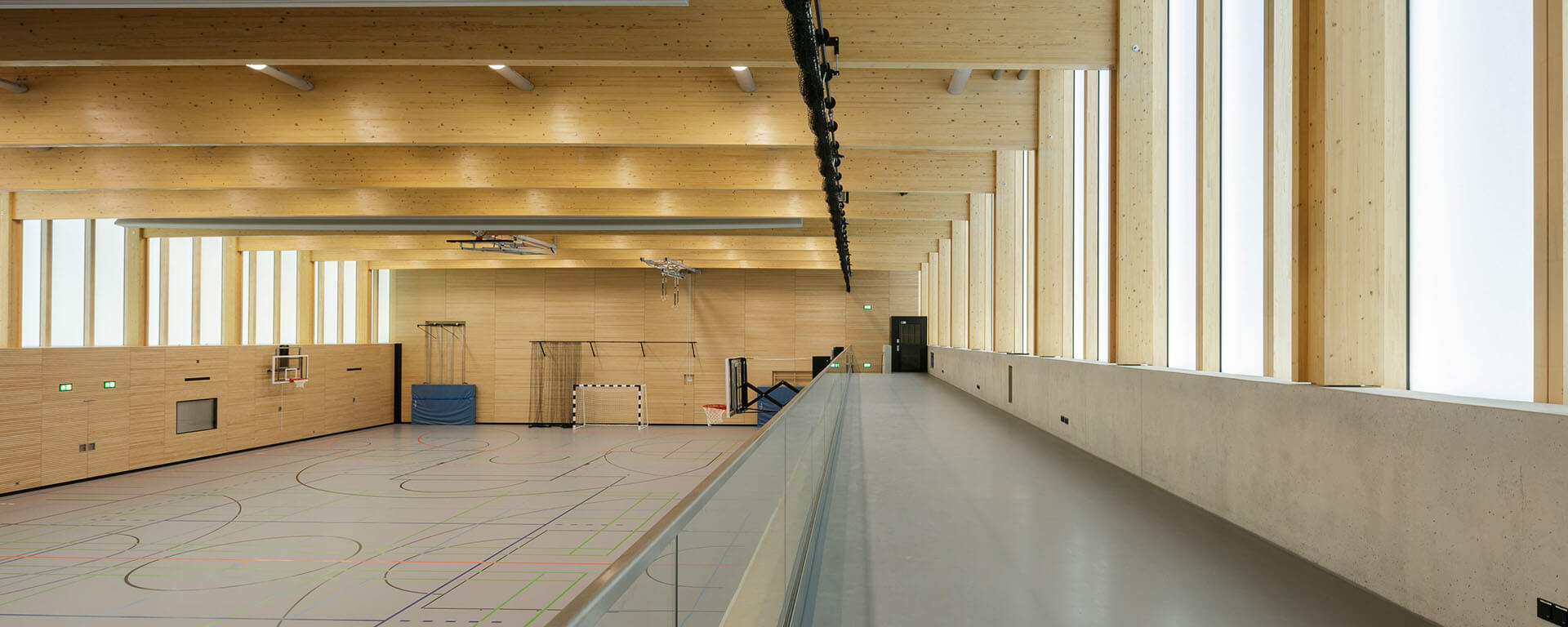

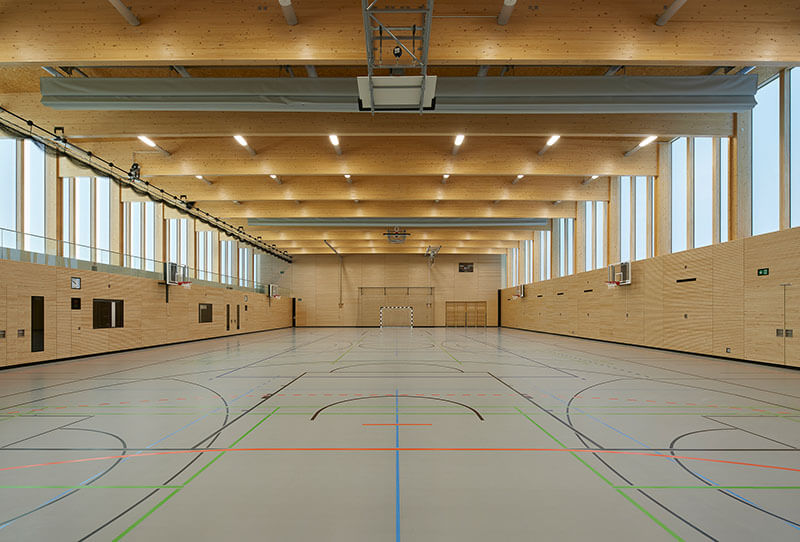

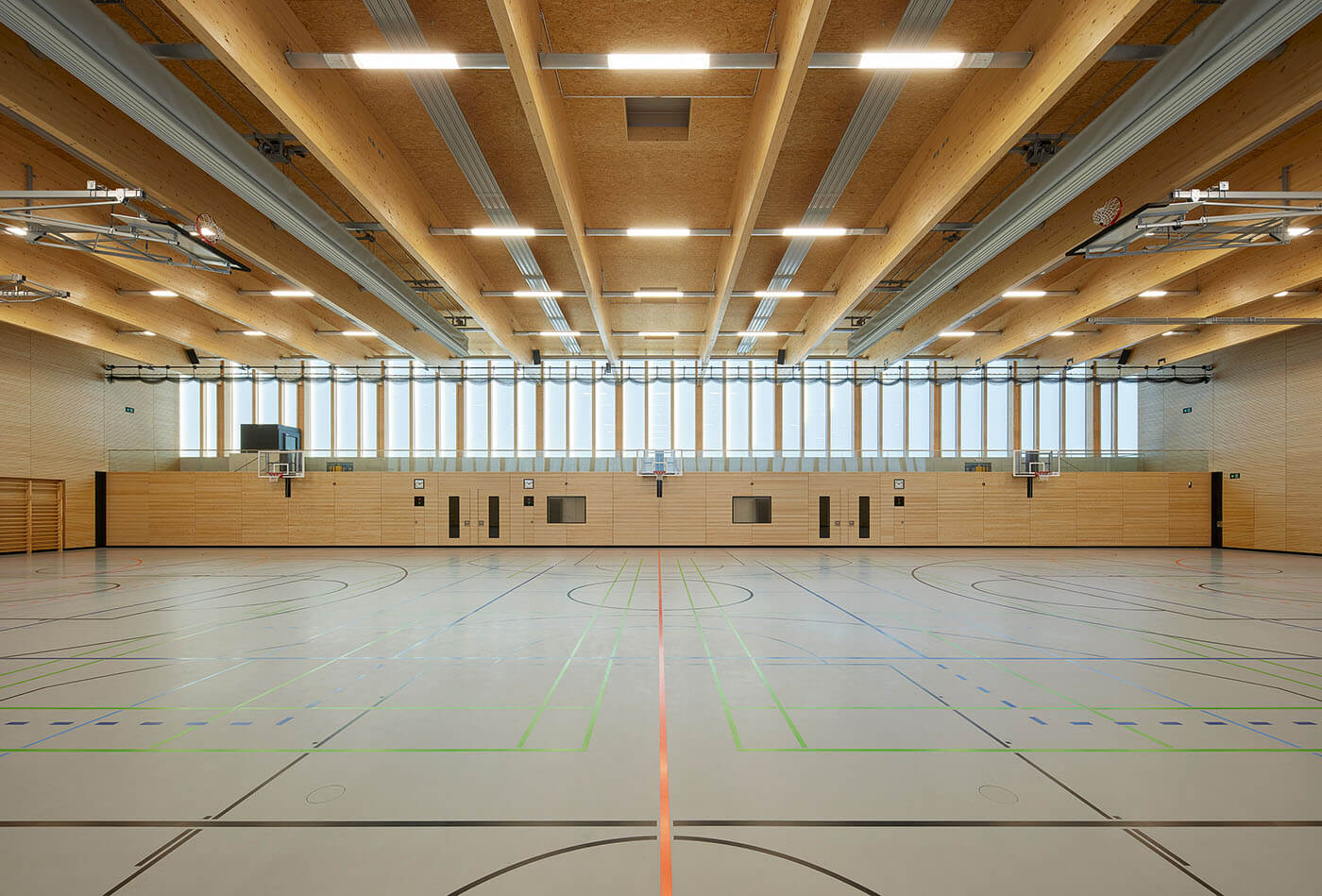

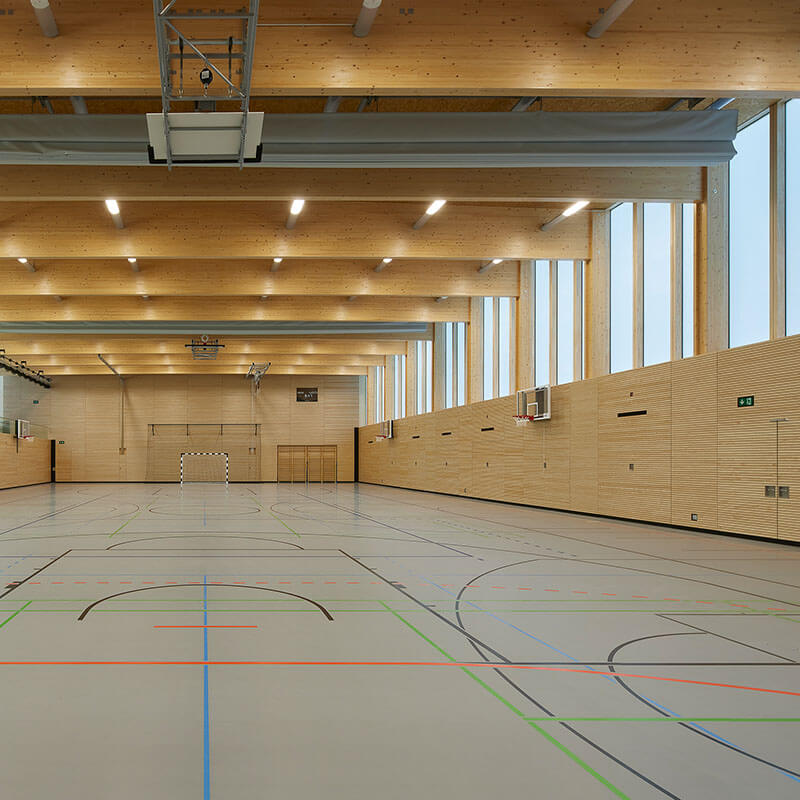

Die Hallen sind dank dieser Vergla­sungen und einer licht­durch­läs­sigen Dach­kon­struk­tion hell und freund­lich gestaltet. Die Ausstat­tung umfasst moderne LED-Beleuch­tung, Prall­wände aus lamel­lierten, (birke-)furnierten Holz­werk­stoff­platten, hoch­wer­tige Sport­böden sowie ener­gie­ef­fi­zi­ente Lüftungs- und Heiz­technik.

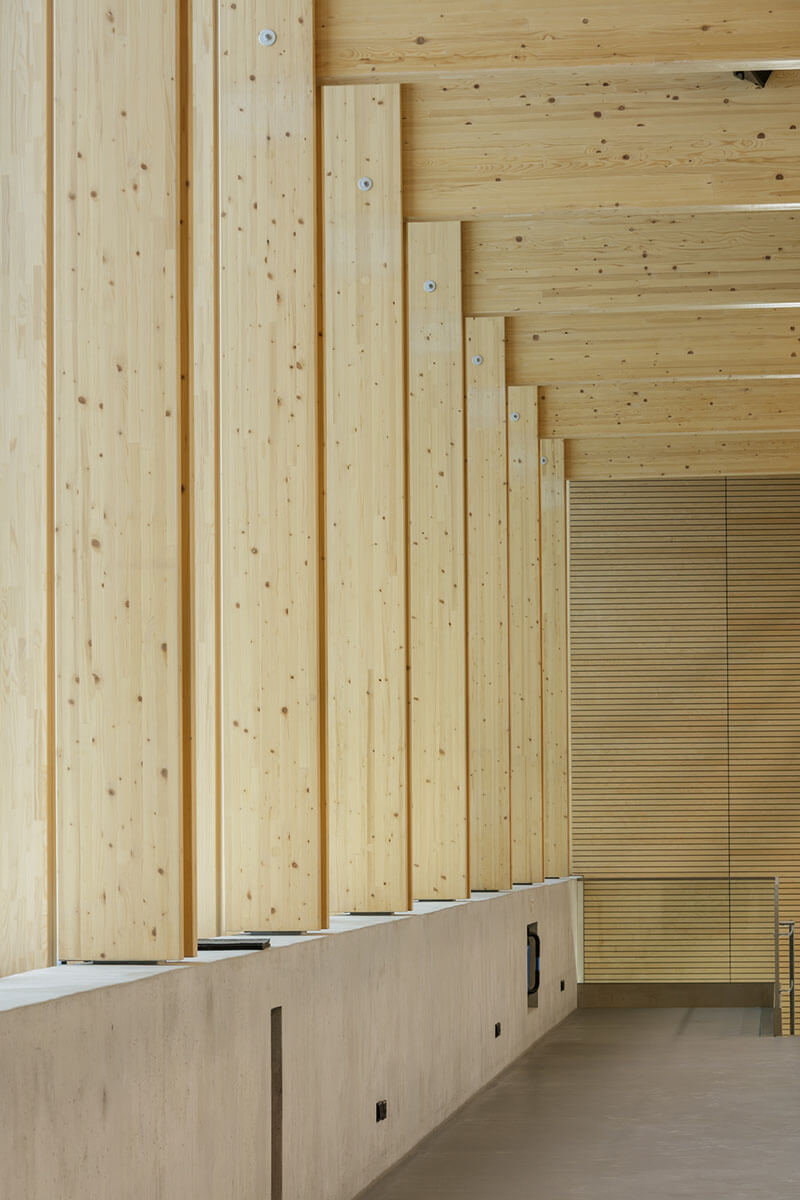

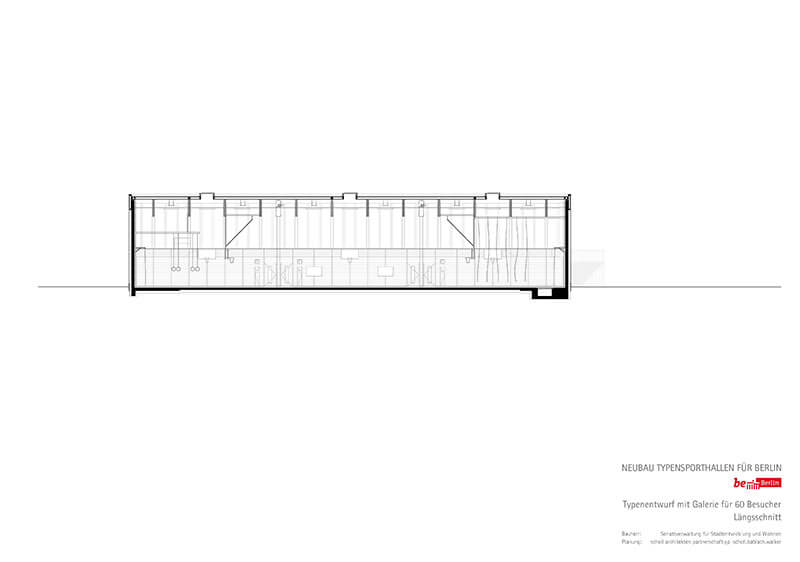

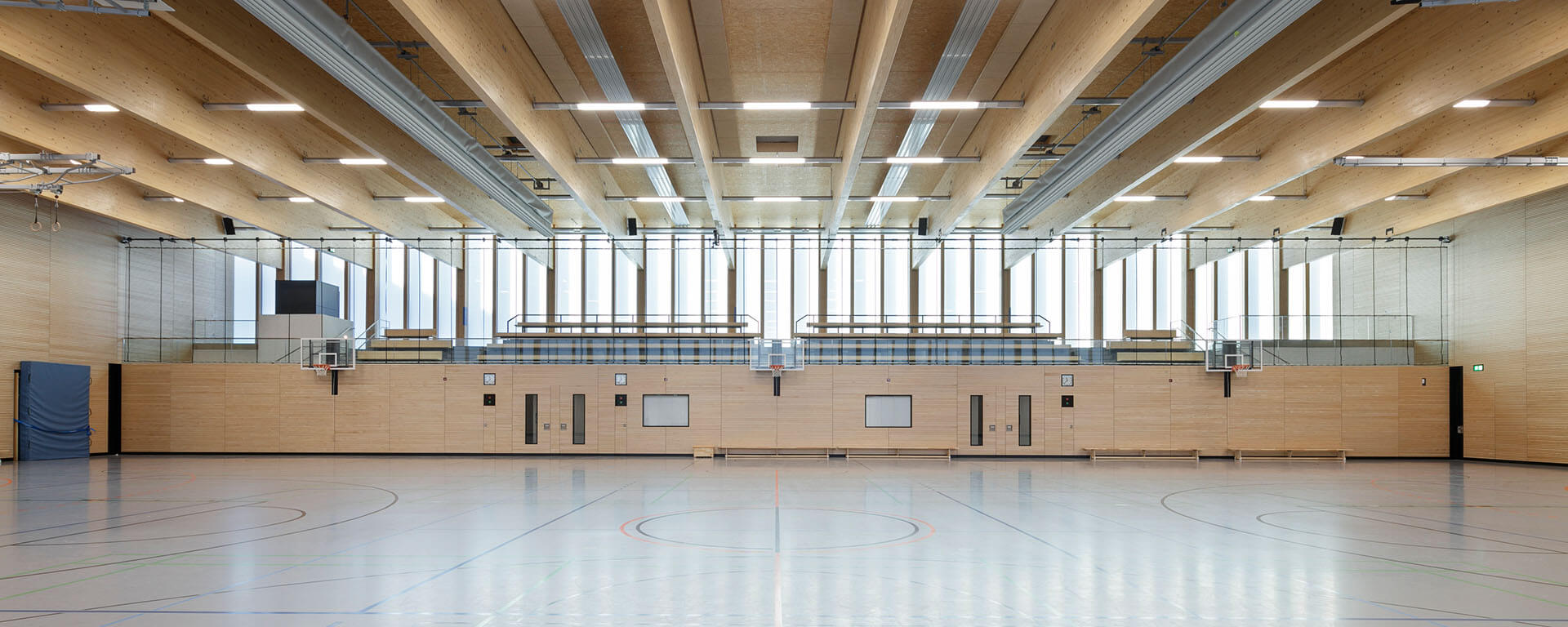

Beide Hallen­typen sind rund sieben Meter hoch und zeichnen sich durch eine weit span­nende, stüt­zen­freie Trag­struktur aus Brett­schicht­holz aus.

Für die schnelle Reali­sie­rung bei hoher Ausfüh­rungs­qua­lität wurden wesent­liche Bauteile werk­seitig ober­flä­chen­fertig vorge­fer­tigt und just-in-time zum jewei­ligen Standort gelie­fert und verbaut. Typi­sie­rung und Stan­dar­di­sie­rung der Sport­hallen ermög­li­chen effi­zi­ente Planungs‑, Ferti­gungs- und Abwick­lungs­pro­zesse. Dies führte zu einer kurzen Bauphase vor Ort, ange­sichts knapper finan­zi­eller und zeit­li­cher Ressourcen natür­lich ideal.

Die Verwen­dung des Natur­bau­stoffs Holz für Konstruk­tion, Gebäu­de­hülle und Ausbau ist auch im Hinblick auf Ökologie und Nach­hal­tig­keit eine gute Entschei­dung. Aus funk­tio­nalen und konstruk­tiven Gründen besteht der Gebäu­de­so­ckel aus ober­flä­chen­fer­tigen Beton­fer­tig­teilen, wodurch die Neben­räume in Kombi­na­tion mit schlichten Ausbau­ele­menten zurück­hal­tend und elegant wirken.

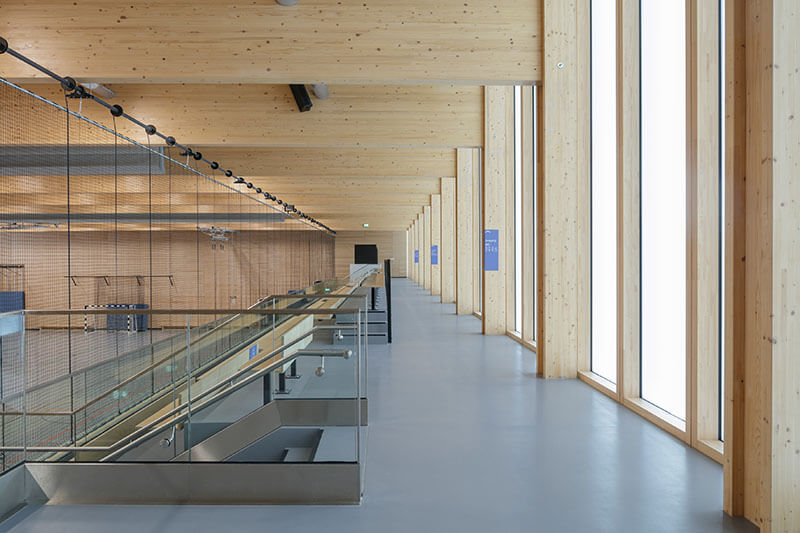

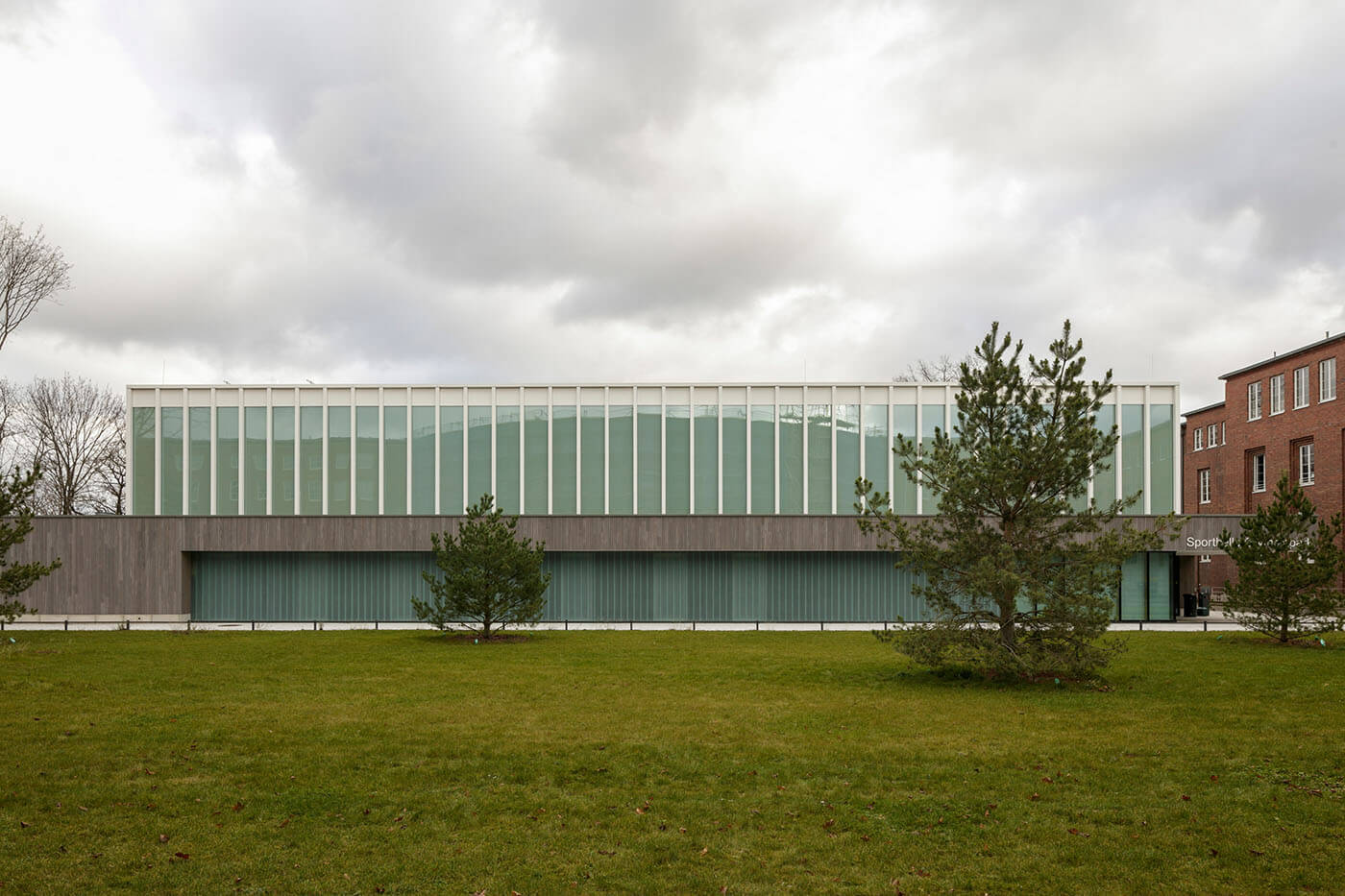

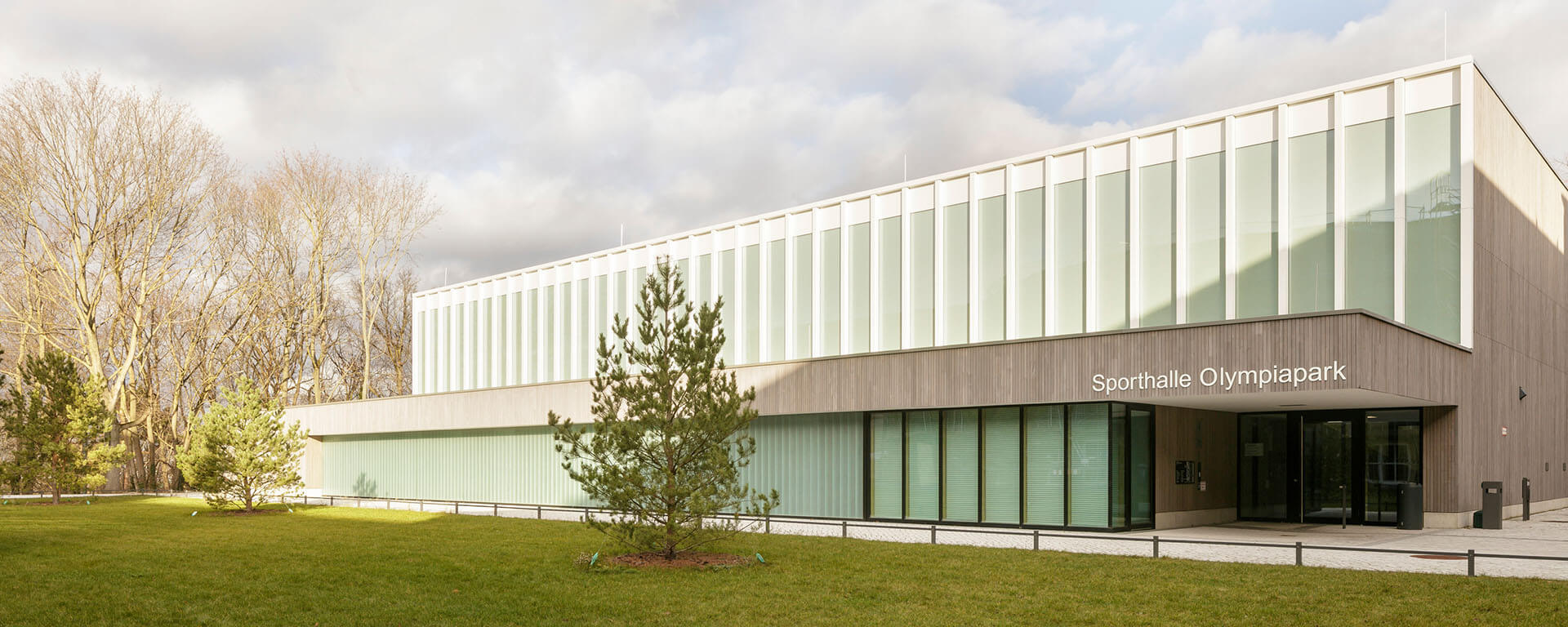

Fotos: Sport­schule Olym­pia­park

Lily Braun und Carl Fried­rich von Siemens

Die ersten neun Typen­sport­hallen wurden zwischen 2021 und 2023 in dieser Reihen­folge errichtet:

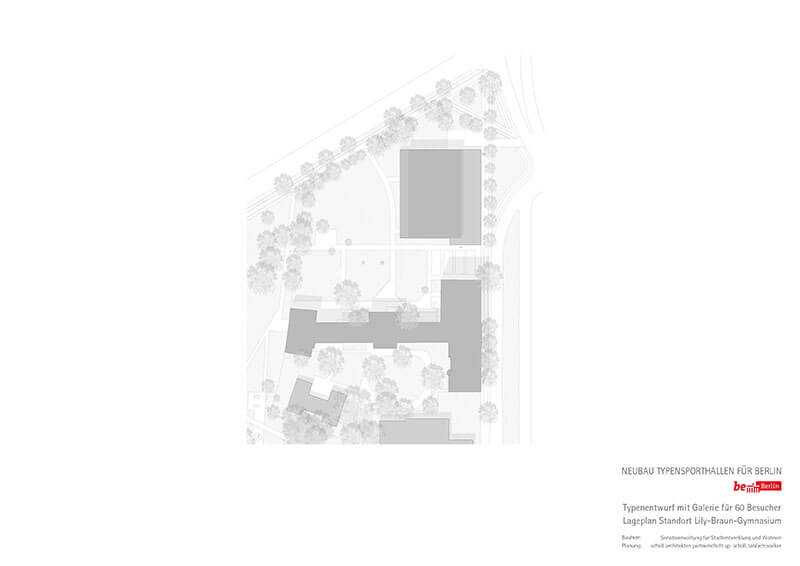

• TSH60 Lily-Braun-Gymna­sium, Berlin-Spandau
• TSH60 Carl-Fried­rich-von-Siemens-Gymna­sium, Berlin-Spandau
• TSH60 Schule am Stadt­park, Berlin-Steglitz

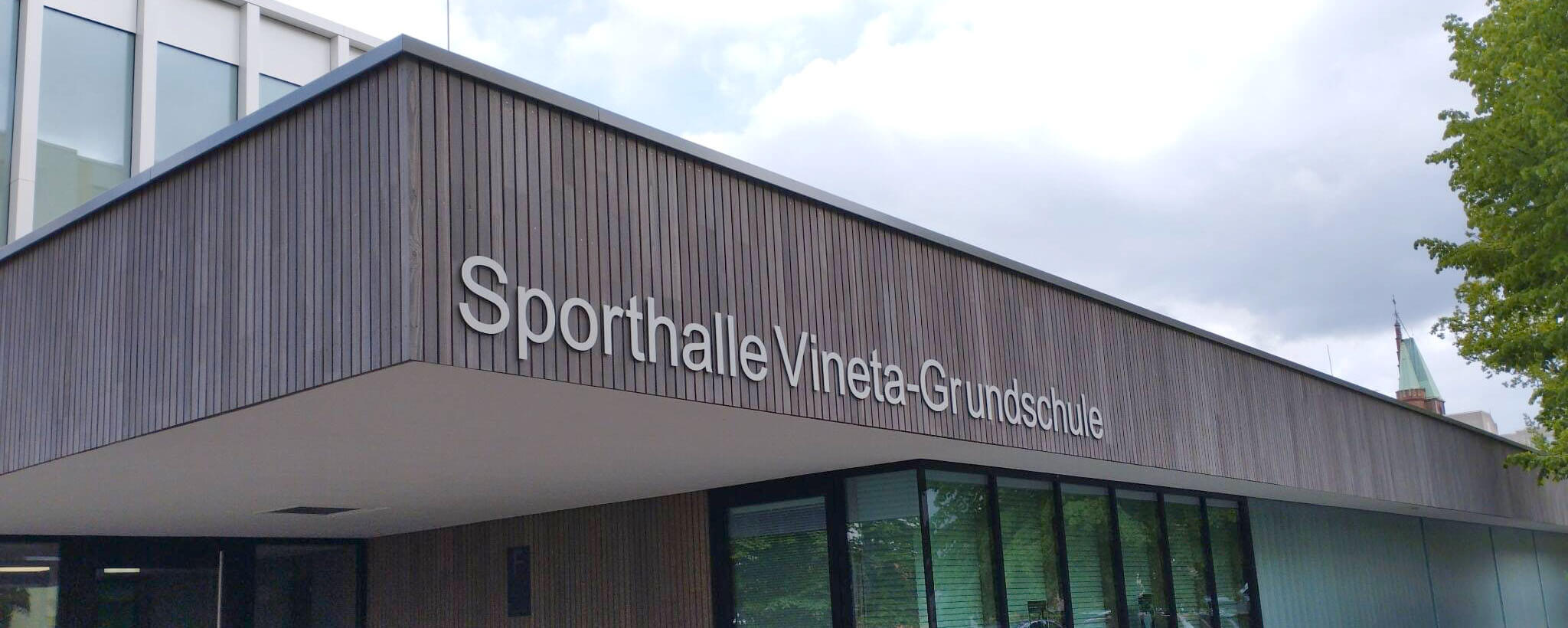

• TSH60 Vineta-Grund­schule, Berlin-Mitte
• TSH60 Sport­forum Berlin, Berlin-Lich­ten­berg
• TSH60 Bernd-Ryke-Grund­schule, Berlin-Spandau
•  TSH60 Brodowin-Grund­schule, Berlin-Lich­ten­berg
• TSH199 Kolumbus-Grund­schule, Berlin-Reini­cken­dorf
• TSH199 Sport­schule-Olym­pia­park, Berlin-Char­lot­ten­burg

Durch den hohen Vorfer­ti­gungs­grad der Holz­ele­mente konnte die eigent­liche Montage vor Ort in nur etwa zehn Wochen erfolgen.

Mit den Typen­sport­hallen und deren stetiger Weiter­ent­wick­lung setzt Berlin ein Zeichen für zukunfts­fä­higes Bauen: ökolo­gisch, funk­tional und flexibel nutzbar – sowohl für den Schul- als auch den Vereins­sport.

Fotos: Sport­schule Olym­pia­park

Licht und Blend­schutz

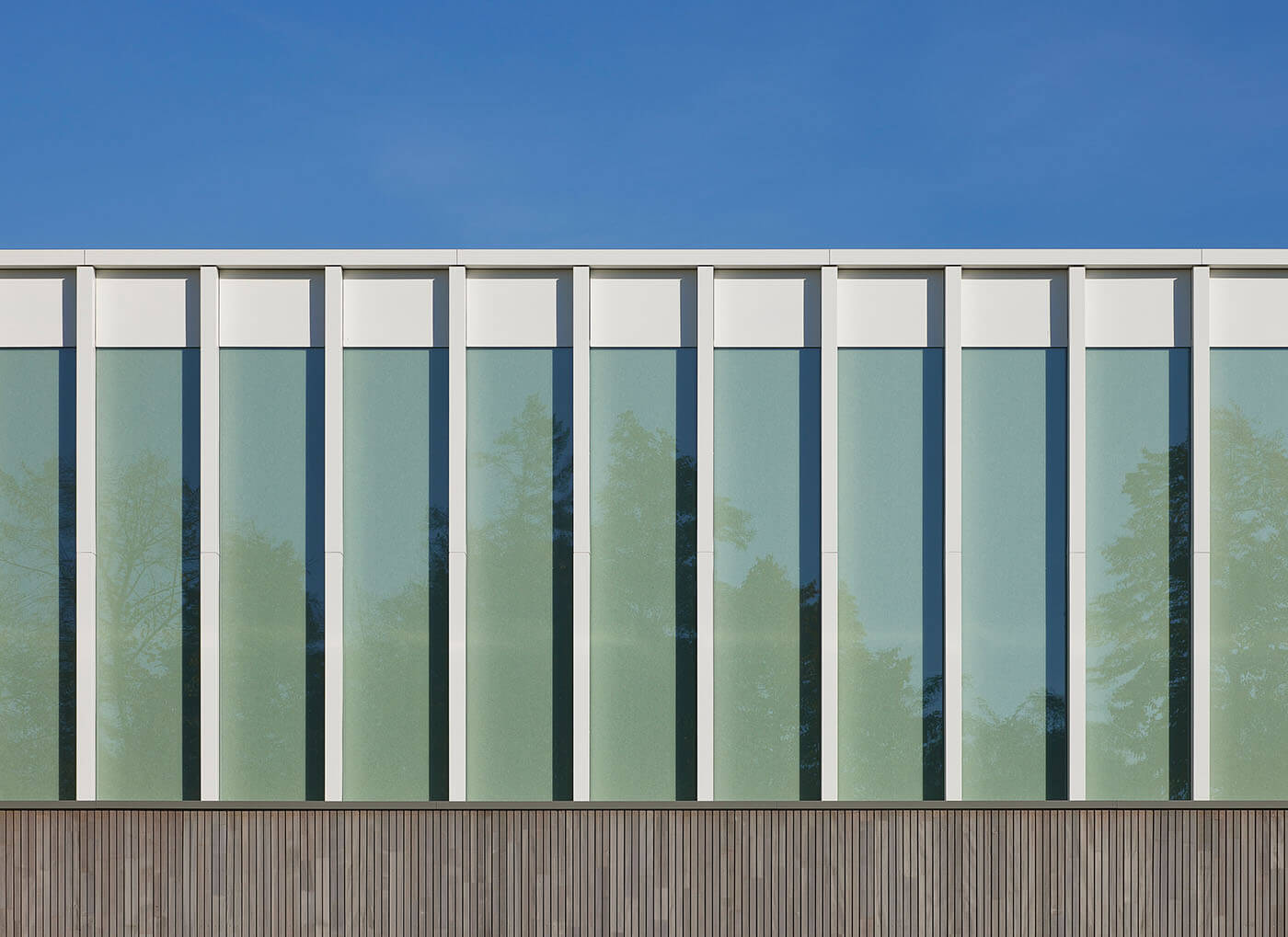

Zu den Anfor­de­rungen an die Typen­sport­hallen gehörte auch die natür­liche Belich­tung mit ball­wurf­si­cherem Blend­schutz innen und außen. Die hierfür passende Lösung lieferte ein Isolier­glas mit trans­lu­zenter, lichtstreu­ender Kapil­lar­ein­lage. Es heißt OKALUX K und sorgt ohne zusätz­liche Blend­schutz­ein­rich­tungen für eine gleich­mä­ßige und schlag­schat­ten­freie Ausleuch­tung des Raum­in­neren mit Tages­licht. Dies wirkt sich nicht nur positiv auf das Wohl­be­finden der Sport­le­rinnen und Sportler aus, es redu­ziert auch die Ener­gie­kosten.

Für ange­nehmes Zuschauen bei Wett­kämpfen von Ball­sport­arten wie Basket­ball und Volley­ball sind über die ganzen Hallen­längs­seiten 74 Wärme­schutz­gläser ober­halb der Prall­wände in die vertikal geglie­derte Holz-Alu‑P/R‑­Fas­sade einge­fügt. Neben den ball­wurf­si­cheren Eigen­schaften des Glases über­zeugte OKALUX K die Archi­tekten auch durch die indi­vi­du­elle Maßan­fer­ti­gung.

Dass schnelle Ferti­gungs­zeit und Qualität in keinem Wider­spruch zuein­ander stehen, verdeut­licht darüber hinaus auch die Lang­le­big­keit, wartungs­freie Nutzung und gute Recy­cel­bar­keit der ausge­wählten Isolier­gläser.

Sport­böden, Prall­wände und Einbau­ele­mente

Für den Innen­ausbau der Berliner Typen­sport­hallen lieferte und instal­lierte TOP-SPORT den Sport­boden, die Holz­prall­wände und koor­di­nierte den Einbau der Trenn­vor­hänge. Die Schwes­ter­firma HERKULES-Schwe­be­tore verbaute die Einbau­ele­mente .

Der rund 1.145 m² große flächen­elas­ti­schen Sport­boden poly­sport® UNO mit PUR-Ober­fläche sorgt für sichere Stand­fes­tig­keit, schnelle Reak­ti­ons­fä­hig­keit und eine gleich­mä­ßige Last­ver­tei­lung. Damit ist er sowohl für Schul- und Mann­schafts­sport als auch für den Roll­sport bestens geeignet.

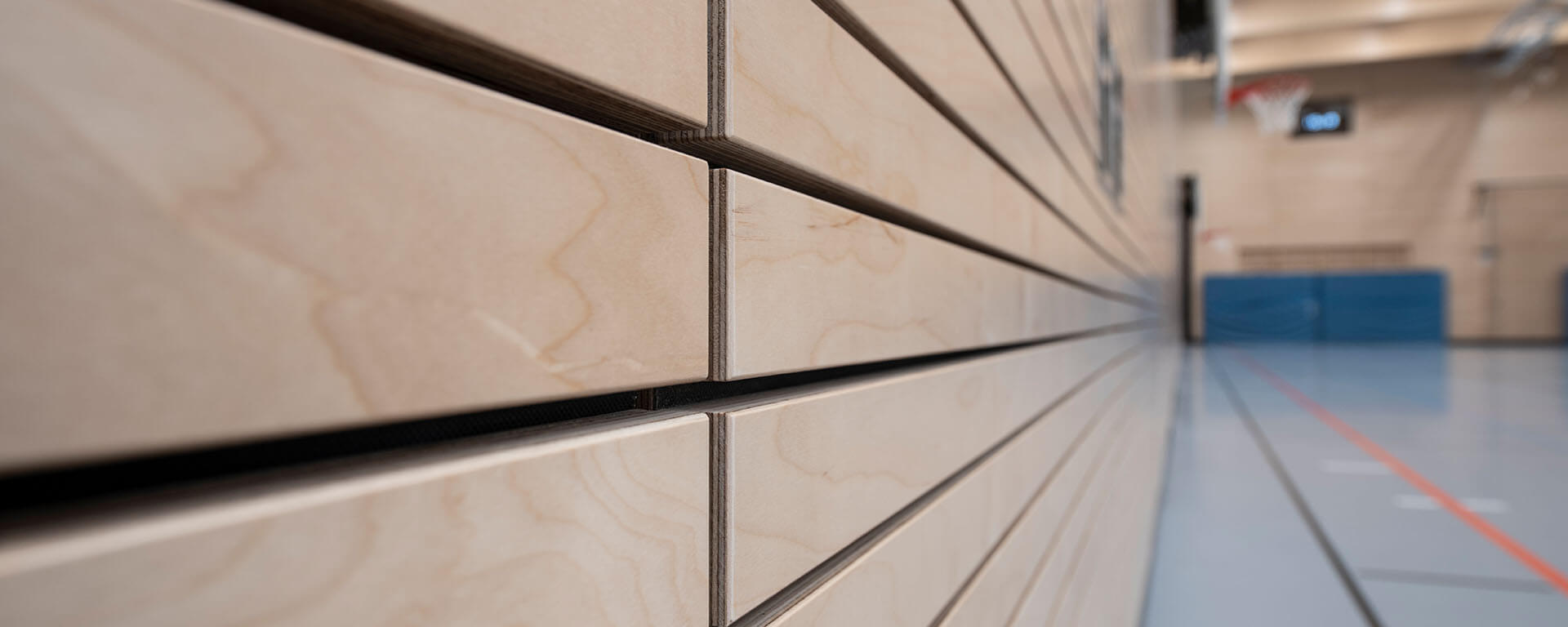

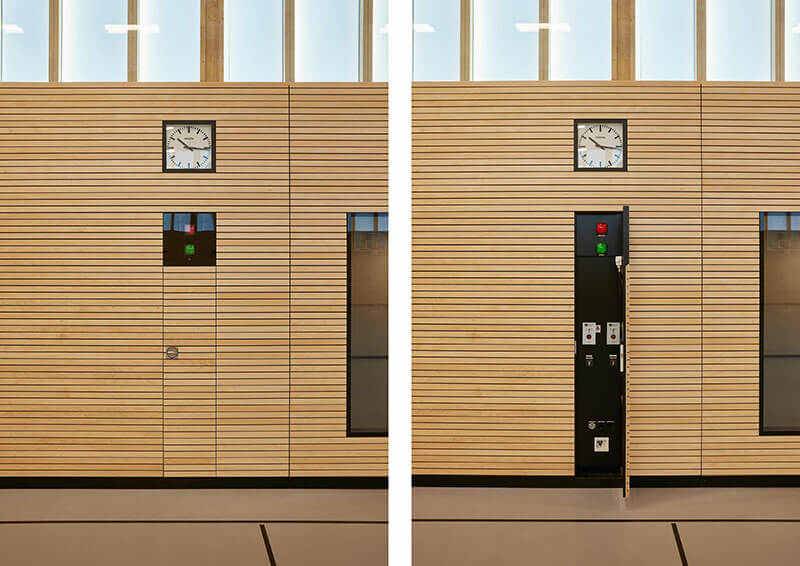

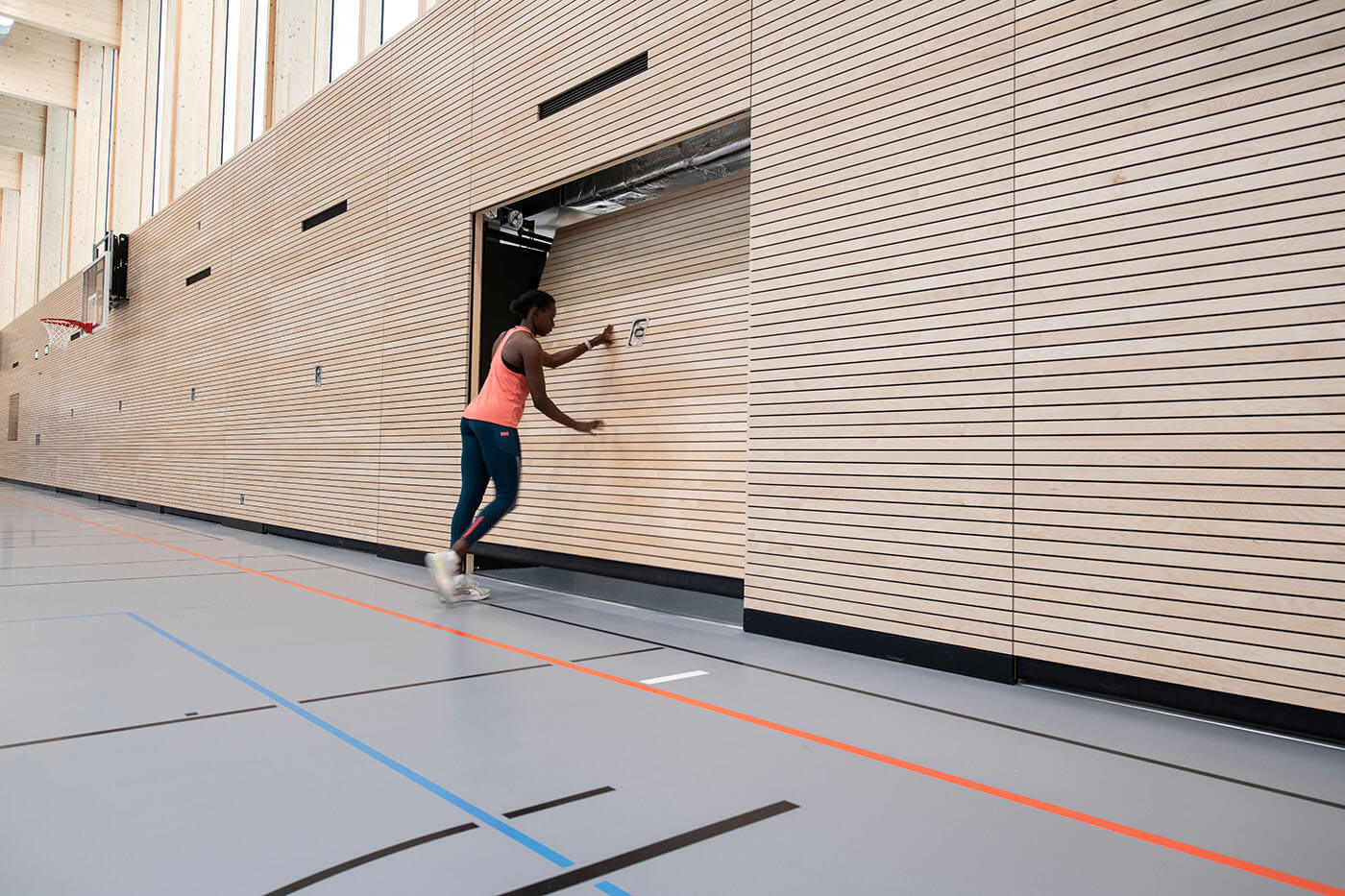

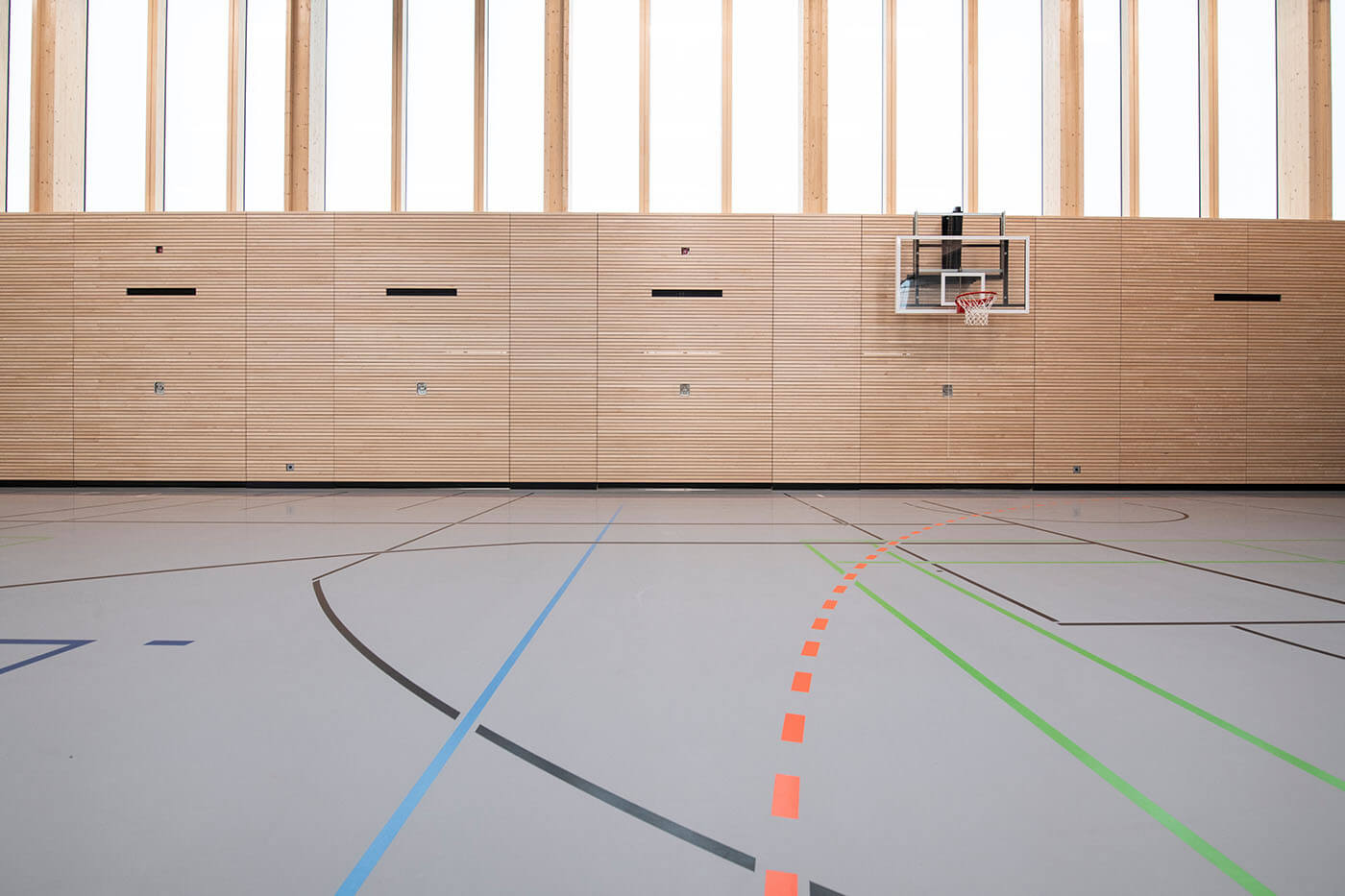

Die einge­setzten Holz­prall­wände bestehen aus indi­vi­duell gefer­tigten Modulen, die sämt­liche Anfor­de­rungen an Kraft­abbau, Ball­wurf­si­cher­heit, Akustik und Brand­schutz erfüllen. Die Konstruk­tion mit senk­rechten Schwing­trä­gern gewähr­leistet die notwen­dige Sicher­heit, während die Ausfüh­rung mit Birke-Multi­plex-Lamellen, Sockel­leisten und verklei­deten Einbau­ele­menten ein einheit­li­ches Erschei­nungs­bild schafft.

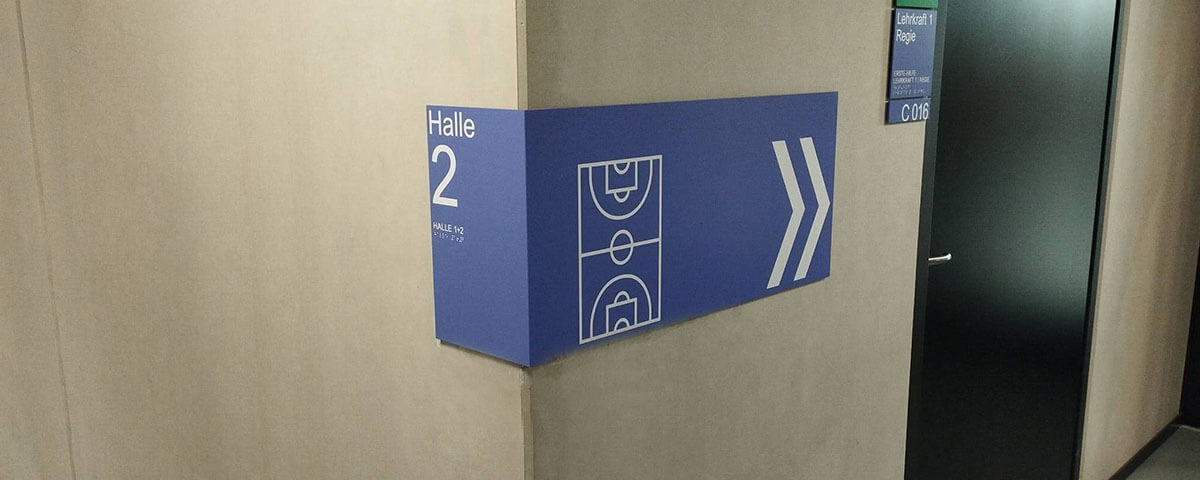

Signa­letik

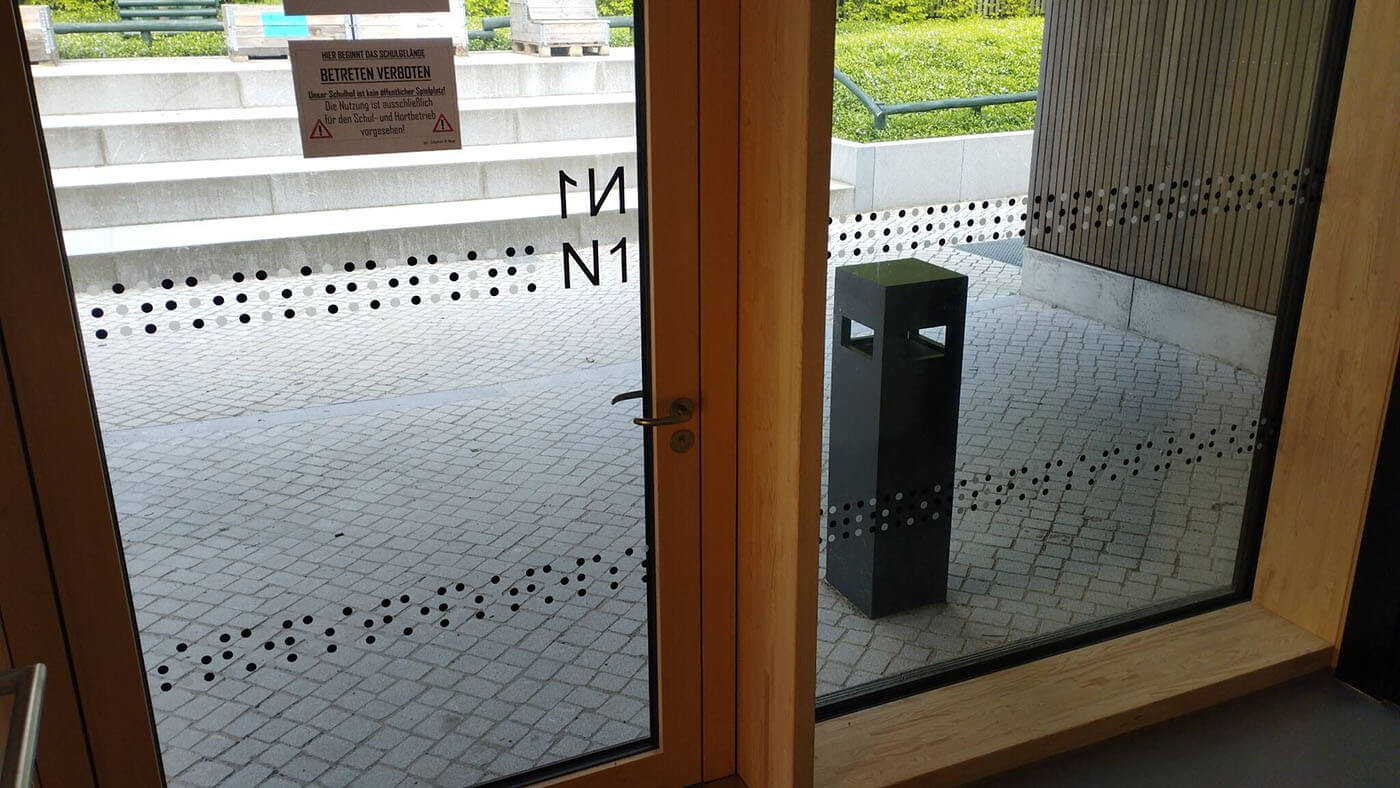

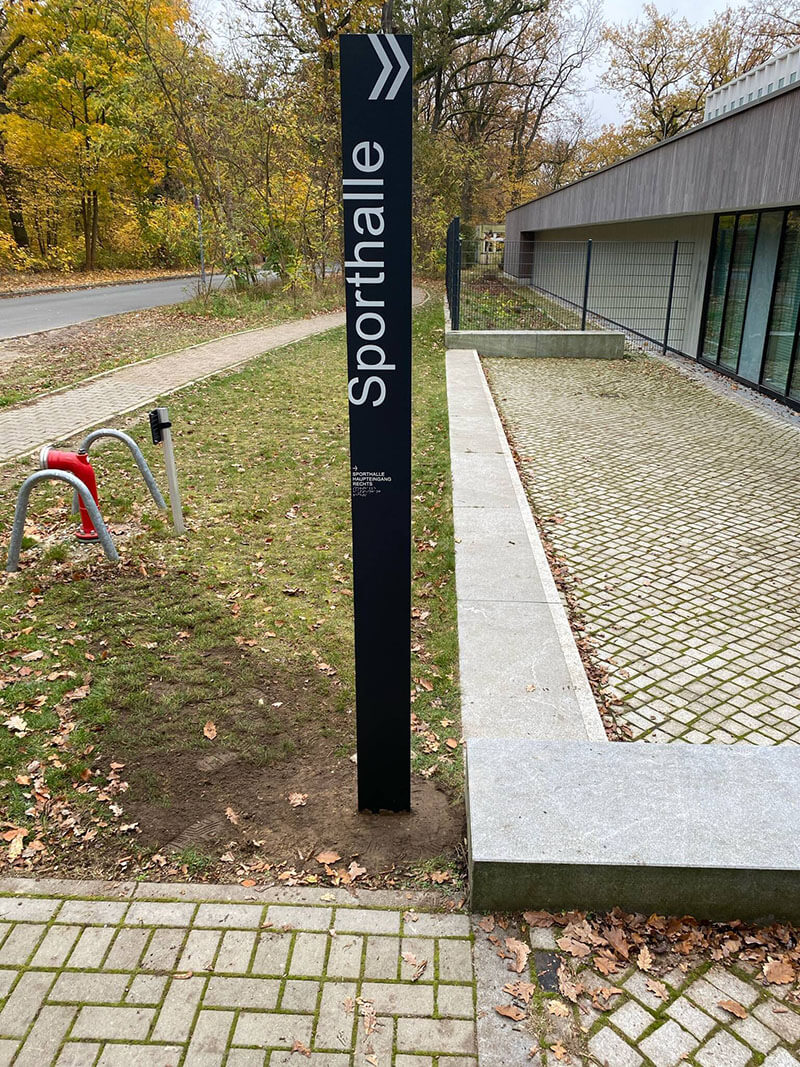

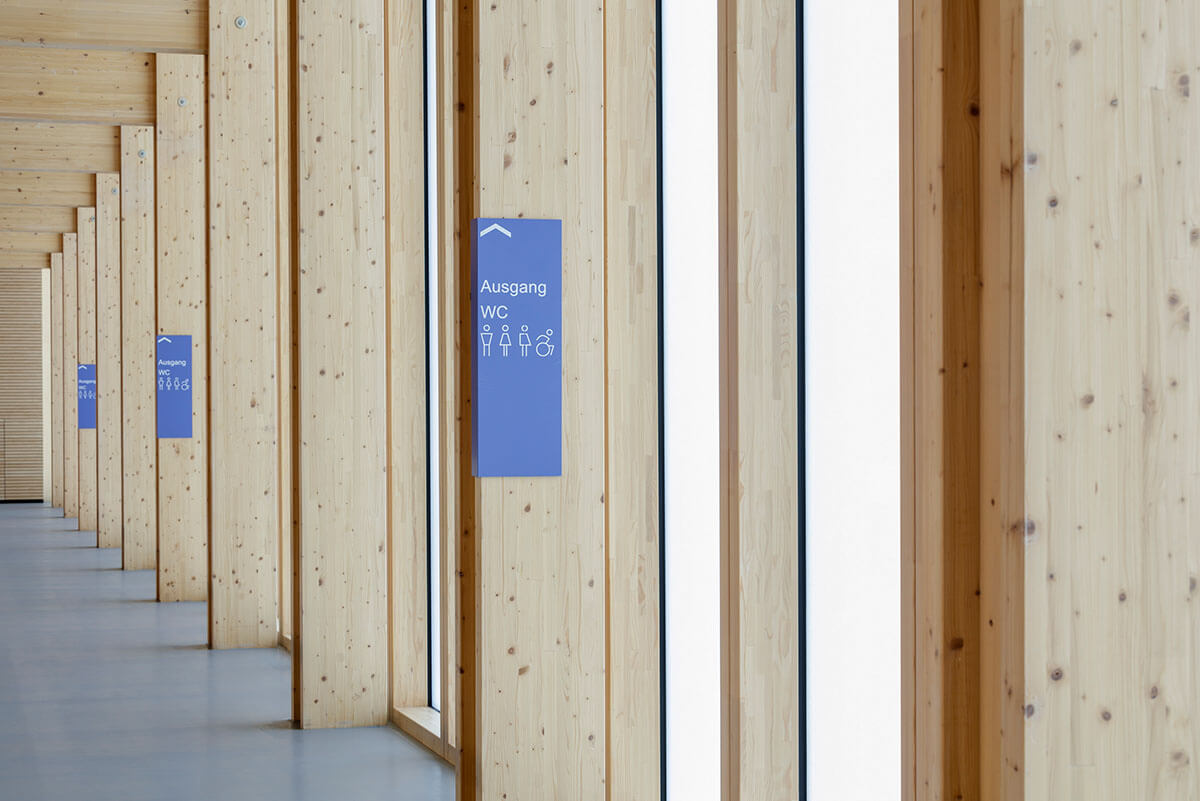

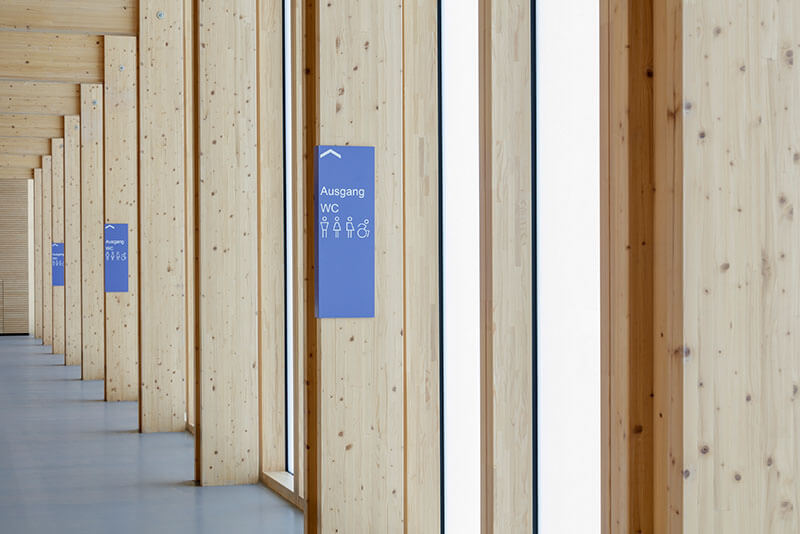

Die Signa­letik für die neun neu errich­teten Typen­sport­hallen in Berlin wurde von der Virtuz GmbH umge­setzt, einem Spezia­listen für Leit- und Orien­tie­rungs­sys­teme. Das Projekt umfasste die voll­stän­dige Innen- und Außen­be­schil­de­rung und stellt ein durch­gän­giges Leit­system bereit, das sowohl den schu­li­schen Alltag als auch den Vereins- und Veran­stal­tungs­be­trieb unter­stützt.

Beson­derer Wert wurde auf eine klare Gestal­tung, gute Lesbar­keit und lang­le­bige Mate­ria­lien gelegt, sodass Orien­tie­rung und Sicher­heit dauer­haft gewähr­leistet sind. Die Beschil­de­rung fügt sich in das archi­tek­to­ni­sche Konzept der Hallen ein und trägt zu einem funk­tio­nalen Gesamt­bild bei, das den unter­schied­li­chen Nutzer­gruppen eine einfache und intui­tive Orien­tie­rung ermög­licht.

Platt­form­lifte

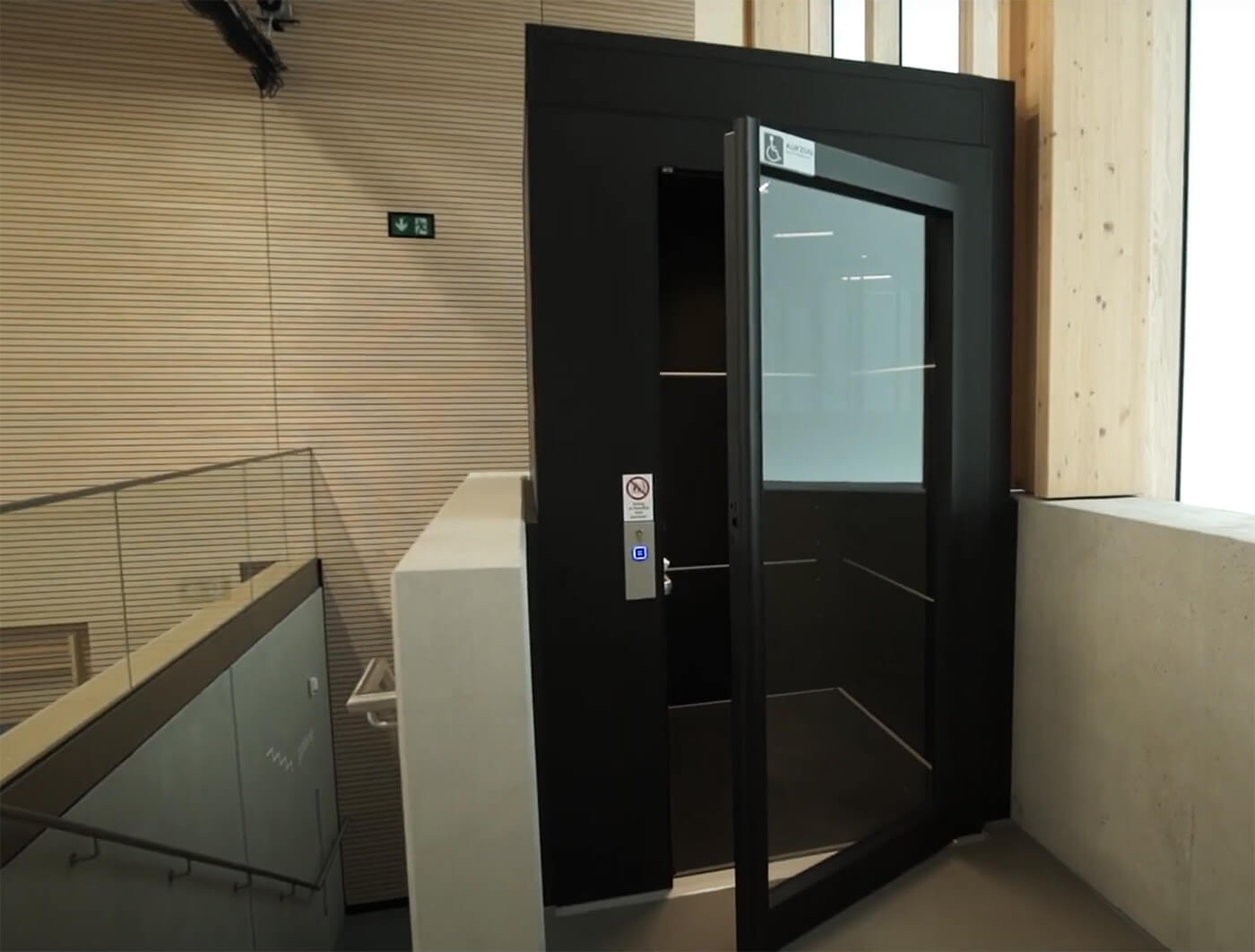

In den Typen­sport­hallen kommt der Platt­form­senk­recht­lift HIRO A4 zum Einsatz – eine Komplett­an­lage mit Schacht, gelie­fert und montiert vom Spezia­listen HIRO LIFT aus Biele­feld.

Der A4 bietet eine senk­recht fahrende, kabi­nen­lose Platt­form und benö­tigt dabei weder eine Grube noch aufwen­dige Ein- oder Umbauten. Mit seinem wartungs­armen Spin­del­an­trieb, dem Ener­gie­aus­weis „A“ und einem flexi­blen Design bietet er eine ebenso nach­hal­tige wie komfor­table Lösung für Sport­le­rinnen, Besu­cher und Mitar­bei­tende.

Gerade in Sport­hallen, in denen viele Menschen mit unter­schied­li­chen Mobi­li­täts­be­dürf­nissen zusam­men­kommen, schafft der Lift kurze Wege und ein hohes Maß an Sicher­heit. Dank der varia­blen Gestal­tungs­mög­lich­keiten lässt er sich zudem harmo­nisch in die Archi­tektur der Typen­sport­hallen inte­grieren: ein wich­tiger Beitrag zur Zukunfts­fä­hig­keit der neuen Hallen­typen.
